⊙材质:紫铜
⊙含量:铜99.9%以上
⊙表面:镀锡
⊙用途:端子就是用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开。比如两根导线,有时需要连接,有时又需要断开,这时就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。

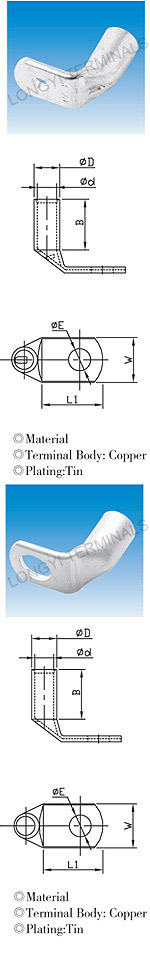

PART NO 2015-2018 |
ITEM NO | DIMENSIONS | ||||||
φE | ΦD | Φd | W | B | L1 | |||
LY0001-5001 | T90-10/6 | 6.4 | 6.9 | 4.7 | 11.9 | 10.5 | 12.5 | |
LY0001-5002 | T90-10/8 | 8.3 | 6.9 | 4.7 | 13.5 | 10.5 | 15.5 | |
LY0001-5003 | T90-16/6 | 6.4 | 7.8 | 5.6 | 11.9 | 11.0 | 12.0 | |
LY0001-5004 | T90-16/8 | 8.6 | 7.8 | 5.6 | 13.5 | 11.0 | 15.5 | |
LY0001-5005 | T90-25/8 | 8.3 | 9.5 | 7.1 | 14.0 | 13.0 | 16.0 | |
LY0001-5006 | T90-25/10 | 10.5 | 9.5 | 7.1 | 16.0 | 13.0 | 19.0 | |
LY0001-5007 | T90-35/8 | 8.3 | 11.0 | 8.2 | 16.5 | 16.0 | 18.0 | |
LY0001-5008 | T90-35/10 | 10.5 | 11.0 | 8.2 | 16.5 | 16.0 | 22.0 | |
LY0001-5009 | T90-50/10 | 10.5 | 12.5 | 9.5 | 17.9 | 19.0 | 22.0 | |
LY0001-5010 | T90-50/12 | 13.0 | 12.5 | 9.5 | 17.9 | 19.0 | 22.0 | |
LY0001-5011 | T90-70/10 | 10.5 | 15.0 | 11.5 | 21.5 | 21.0 | 22.0 | |
LY0001-5012 | T90-70/12 | 13.0 | 15.0 | 11.5 | 21.5 | 21.0 | 22.0 | |
LY0001-5013 | T90-95/14 | 14.5 | 17.0 | 13.5 | 24.7 | 24.0 | 33.0 | |
LY0001-5014 | T90-95/16 | 16.5 | 17.0 | 13.5 | 24.7 | 24.0 | 33.0 | |
LY0001-5015 | T90-120/14 | 14.5 | 20.0 | 15.6 | 28.9 | 27.0 | 33.0 | |
LY0001-5016 | T90-120/16 | 16.5 | 20.0 | 15.6 | 28.9 | 27.0 | 33.0 | |
LY0001-5017 | T90-150/14 | 14.5 | 21.0 | 16.5 | 30.4 | 32.0 | 33.0 | |
LY0001-5018 | T90-150/16 | 16.5 | 21.0 | 16.5 | 30.4 | 32.0 | 33.0 | |
LY0001-5019 | T90-185/16 | 16.5 | 23.6 | 18.4 | 34.0 | 34.0 | 35.0 | |
LY0001-5020 | T90-240/16 | 16.5 | 26.4 | 21.2 | 41.0 | 38.0 | 35.0 | |
PART NO 2015-2018 |
ITEM NO | DIMENSIONS | ||||||
φE | ΦD | Φd | W | B | L1 | |||
LY0001-5021 | S-T90--10/6 | 6.4 | 6.8 | 4.7 | 11.9 | 10.0 | 13.0 | |
LY0001-5022 | S-T90--10/8 | 8.3 | 6.8 | 4.7 | 15.0 | 10.0 | 16.0 | |
LY0001-5023 | S-T90--16/6 | 6.4 | 7.8 | 5.6 | 11.9 | 11.0 | 13.0 | |
LY0001-5024 | S-T90--16/8 | 8.3 | 7.8 | 5.6 | 15.0 | 11.0 | 15.5 | |
LY0001-5025 | S-T90--25/8 | 8.3 | 9.4 | 7.1 | 15.0 | 13.0 | 16.0 | |
LY0001-5026 | S-T90--25/10 | 10.5 | 9.4 | 7.1 | 18.0 | 13.0 | 21.0 | |
LY0001-5027 | S-T90--35/8 | 8.3 | 11.3 | 8.7 | 16.0 | 16.0 | 17.0 | |
LY0001-5028 | S-T90--35/10 | 10.5 | 11.3 | 8.7 | 19.0 | 16.0 | 21.0 | |
LY0001-5029 | S-T90--50/10 | 10.5 | 12.6 | 9.8 | 20.0 | 19.0 | 21.0 | |
LY0001-5030 | S-T90--50/12 | 13.0 | 12.6 | 9.8 | 21.0 | 19.0 | 25.0 | |
LY0001-5031 | S-T90--70/10 | 10.5 | 14.7 | 11.5 | 21.5 | 21.0 | 21.0 | |
LY0001-5032 | S-T90--70/12 | 13.0 | 14.7 | 11.5 | 21.5 | 21.0 | 23.0 | |
LY0001-5033 | S-T90--95/14 | 14.5 | 16.9 | 13.5 | 24.7 | 24.0 | 28.0 | |
LY0001-5034 | S-T90--95/16 | 16.5 | 16.9 | 13.5 | 27.0 | 24.0 | 31.0 | |
LY0001-5035 | S-T90--120/14 | 14.5 | 19.9 | 15.6 | 28.9 | 26.5 | 30.0 | |
LY0001-5036 | S-T90--120/16 | 16.5 | 19.9 | 15.6 | 28.9 | 26.5 | 33.0 | |
LY0001-5037 | S-T90--150/14 | 14.5 | 20.9 | 16.5 | 30.4 | 32.0 | 34.0 | |
LY0001-5038 | S-T90--150/16 | 16.5 | 20.9 | 16.5 | 30.4 | 32.0 | 34.0 | |
LY0001-5039 | S-T90--185/16 | 16.5 | 23.7 | 18.8 | 34.0 | 34.0 | 35.0 | |
LY0001-5040 | S-T90--240/16 | 16.5 | 26.2 | 21.2 | 38.4 | 38.0 | 35.0 |
利用现有轨道式接线端子 RTB 连接技术,并加装了电子元器件组成的电路,实现了光电过程的传输耦合。 自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开,以免干扰,端子能够很好地完成这一功能,并保证现场信号与电子控制装置所要求的低电压相匹配,还可以作过程控制的外围设备与控制,信号和调节器装置之间的接口元件,且适用于不同的电压和功率范围。 光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点,因此在自动控制领域得到广泛应用。
T端子--T90°接线端子 LY0001-5001/5040
