⊙材质:紫铜
⊙含量:铜99.9%以上
⊙表面:镀锡
⊙用途:端子就是用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开。比如两根导线,有时需要连接,有时又需要断开,这时就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。
PART NO | ITEM NO | WIRE RANGE | DIMENSIONS(mm) | COLORSYSTEM | |||||||||||
(mm2) | D1 | Tolerance | D2 | Tolerance | L | Tolerance | L1 | Tolerance | S1 | S2 | DIN | W | T | ||
LY0030-0001 | CT205008 | 2×0.50 | 1.50 | ±0.14 | 2.5/4.7 | ±0.2 | 15.0 | ±1.5 | 8.0 | ±0.5 | 0.15 | 0.25 | WHITE | ORANGE | WHITE |
LY0030-0002 | CT207508 | 2×0.75 | 1.80 | ±0.14 | 2.8/5.0 | ±0.2 | 15.0 | ±1.5 | 8.0 | ±0.5 | GREY | WHITE | Blue | ||
LY0030-0003 | CT207510 | 17.0 | 10.0 | ||||||||||||
LY0030-0004 | CT210008 | 2×1.00 | 2.05 | ±0.14 | 3.4/5.4 | ±0.2 | 15.0 | ±1.5 | 8.0 | ±0.5 | 0.3 | RED | YELLOW | RED | |
LY0030-0005 | CT210010 | 17.0 | 10.0 | ||||||||||||
LY0030-0006 | CT215008 | 2×1.50 | 2.30 | ±0.25 | 3.6/6.6 | ±0.2 | 16.0 | ±1.5 | 8.0 | ±0.5 | BLACK | RED | BLACK | ||
LY0030-0007 | CT215012 | 20.0 | 12.0 | ||||||||||||
LY0030-0008 | CT225010 | 2×2.50 | 2.80 | ±0.25 | 4.2/7.8 | ±0.2 | 18.5 | ±1.5 | 10.0 | ±0.8 | 0.20 | 0.4 | BLUE | BLUE | GREY |
LY0030-0009 | CT225013 | 21.5 | 13.0 | ||||||||||||
LY0030-0010 | CT240012 | 2×4.00 | 3.70 | ±0.25 | 4.9/8.8 | ±0.4 | 23.0 | ±1.5 | 12.0 | ±0.8 | GREY | GREY | ORANGE | ||
LY0030-0011 | CT260014 | 2×6.00 | 4.80 | ±0.3 | 6.9/10.0 | ±0.4 | 26.0 | ±1.5 | 14.0 | ±0.8 | YELLOW | BLACK | |||
LY0030-0012 | CT2100014 | 2×10.00 | 6.40 | ±0.3 | 7.6/12.8 | ±0.4 | 26.5 | ±1.5 | 14.0 | ±0.8 | 0.5 | RED | IVORY | BROWN | |
LY0030-0013 | CT2160014 | 2×16.00 | 8.30 | ±0.3 | 9.6/18.6 | ±0.4 | 31.5 | ±1.5 | 14.0 | ±0.8 | 0.30 | BLUE | GREEN | IVORY |
利用现有轨道式接线端子 RTB 连接技术,并加装了电子元器件组成的电路,实现了光电过程的传输耦合。 自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开,以免干扰,端子能够很好地完成这一功能,并保证现场信号与电子控制装置所要求的低电压相匹配,还可以作过程控制的外围设备与控制,信号和调节器装置之间的接口元件,且适用于不同的电压和功率范围。 光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点,因此在自动控制领域得到广泛应用。

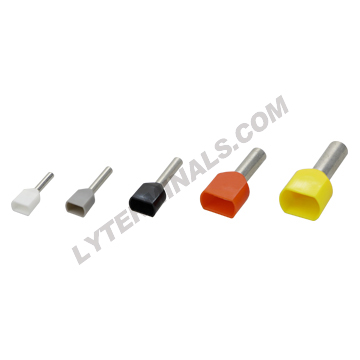

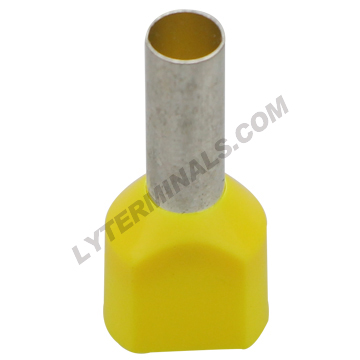

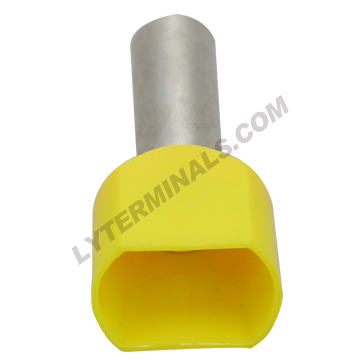

接线端子--双线套欧式端子 UL:E357535 LY0030-0001/0013
