⊙材质:紫铜
⊙含量:铜99.9%以上
⊙表面:镀锡
⊙用途:端子就是用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开。比如两根导线,有时需要连接,有时又需要断开,这时就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。
PART NO 2015-2018 |
ITEM NO | WIRE RANGE | DIMENSIONS | ||||||||
AWG/MCM | mm2 | ΦE | ΦD | Φd | W | B | L | COLOR | |||
LY0021-0001 | VF1.25-3 | 22-16 | 0.25-1.65 | 3.7 | 4.0 | 1.7 | 5.5 | 10.4 | 17.3 | RED | |
LY0021-0002 | VF1.25-3A | 3.2 | 4.0 | 1.7 | 5.5 | 10.4 | 17.3 | ||||
LY0021-0003 | VF1.25-3M | 3.7 | 4.0 | 1.7 | 6.6 | 10.4 | 20.3 | ||||
LY0021-0004 | VF1.25-4 | 4.3 | 4.0 | 1.7 | 8.0 | 10.4 | 21.8 | ||||
LY0021-0005 | VF1.25-4M | 4.3 | 4.0 | 1.7 | 6.6 | 10.4 | 20.3 | ||||
LY0021-0006 | VF1.25-5 | 5.3 | 4.0 | 1.7 | 8.0 | 10.4 | 21.8 | ||||
LY0021-0007 | VF1.25-6 | 6.4 | 4.0 | 1.7 | 11.6 | 10.4 | 27.5 | ||||
LY0021-0008 | VF1.25-8 | 8.4 | 4.0 | 1.7 | 11.6 | 10.4 | 27.5 | ||||
LY0021-0009 | VF1.25-10 | 10.5 | 4.0 | 1.7 | 13.6 | 10.4 | 31.8 | ||||
LY0021-0010 | VF2-3 | 16-14 | 1.04-2.63 | 3.7 | 4.6 | 2.3 | 8.5 | 10.4 | 22.3 | BLUE | |
LY0021-0011 | VF2-3A | 3.2 | 4.6 | 2.3 | 8.5 | 10.4 | 22.3 | ||||
LY0021-0012 | VF2-3M | 3.7 | 4.6 | 2.3 | 6.6 | 10.4 | 19.8 | ||||
LY0021-0013 | VF2-4 | 4.3 | 4.6 | 2.3 | 8.5 | 10.4 | 22.3 | ||||
LY0021-0014 | VF2-4M | 4.3 | 4.6 | 2.3 | 6.6 | 10.4 | 19.8 | ||||
LY0021-0015 | VF2-5 | 5.3 | 4.6 | 2.3 | 9.5 | 10.4 | 22.3 | ||||
LY0021-0016 | VF2-6 | 6.4 | 4.6 | 2.3 | 12.0 | 10.4 | 27.3 | ||||
LY0021-0017 | VF2-8 | 8.4 | 4.6 | 2.3 | 12.0 | 10.4 | 27.3 | ||||
LY0021-0018 | VF2-10 | 10.5 | 4.6 | 2.3 | 13.6 | 10.4 | 30.8 | ||||
LY0021-0019 | VF3.5-4 | 12-10 | 2.63-4.60 | 4.3 | 5.6 | 3.2 | 9.5 | 13.3 | 26.3 | YELLOW | |
LY0021-0020 | VF3.5-5 | 5.3 | 5.6 | 3.2 | 9.5 | 13.3 | 26.3 | ||||
LY0021-0021 | VF3.5-6 | 6.4 | 5.6 | 3.2 | 12.0 | 13.3 | 27.7 | ||||
LY0021-0022 | VF3.5-8 | 8.4 | 5.6 | 3.2 | 12.0 | 13.3 | 27.7 | ||||
LY0021-0023 | VF5.5-3 | 12-10 | 4.60-6.64 | 3.7 | 6.6 | 3.5 | 9.5 | 13.5 | 26.5 | YELLOW | |
LY0021-0024 | VF5.5-4 | 4.3 | 6.6 | 3.5 | 9.5 | 13.5 | 26.5 | ||||
LY0021-0025 | VF5.5-5 | 5.3 | 6.6 | 3.5 | 9.5 | 13.5 | 26.5 | ||||
LY0021-0026 | VF5.5-6 | 6.4 | 6.6 | 3.5 | 12.0 | 13.5 | 32.5 | ||||
LY0021-0027 | VF5.5-6S | 6.4 | 6.6 | 3.5 | 12.0 | 13.5 | 29.2 | ||||
LY0021-0028 | VF5.5-8 | 8.4 | 6.6 | 3.5 | 15.0 | 13.5 | 34.5 | ||||
LY0021-0029 | VF5.5-10 | 10.5 | 6.6 | 3.5 | 15.0 | 13.5 | 34.5 | ||||
LY0021-0030 | VF8-3 | 8 | 6.64-10.52 | 3.7 | 8.3 | 4.5 | 10.0 | 17.5 | 30.0 | RED | |
LY0021-0031 | VF8-4 | 4.3 | 8.3 | 4.5 | 10.0 | 17.5 | 30.0 | ||||
LY0021-0032 | VF8-5 | 5.3 | 8.3 | 4.5 | 10.0 | 17.5 | 30.0 | ||||
LY0021-0033 | VF8-6 | 6.4 | 8.3 | 4.5 | 11.0 | 17.5 | 31.5 | ||||
LY0021-0034 | VF8-8 | 8.4 | 8.3 | 4.5 | 14.0 | 17.5 | 36.0 | ||||
LY0021-0035 | VF8-10 | 10.5 | 8.3 | 4.5 | 18.0 | 17.5 | 39.5 | ||||
LY0021-0036 | VF14-5 | 6 | 10.52-16.78 | 5.3 | 9.7 | 5.9 | 11.0 | 23.0 | 37.5 | RED | |
LY0021-0037 | VF14-6 | 6.4 | 9.7 | 5.9 | 11.0 | 23.0 | 37.5 | ||||
LY0021-0038 | VF14-8 | 8.4 | 9.7 | 5.9 | 14.0 | 23.0 | 43.0 | ||||
LY0021-0039 | VF14-10 | 10.5 | 9.7 | 5.9 | 18.0 | 23.0 | 45.0 | ||||
LY0021-0040 | VF14-12 | 13.0 | 9.7 | 5.9 | 18.0 | 23.0 | 45.0 |
利用现有轨道式接线端子 RTB 连接技术,并加装了电子元器件组成的电路,实现了光电过程的传输耦合。 自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开,以免干扰,端子能够很好地完成这一功能,并保证现场信号与电子控制装置所要求的低电压相匹配,还可以作过程控制的外围设备与控制,信号和调节器装置之间的接口元件,且适用于不同的电压和功率范围。 光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点,因此在自动控制领域得到广泛应用。

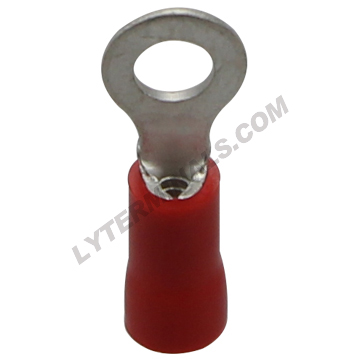

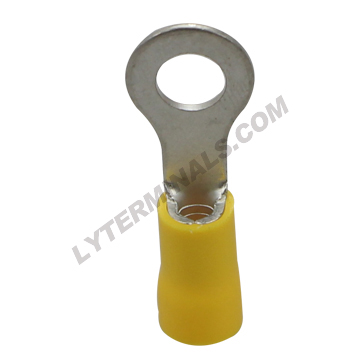

线鼻子--管形绝缘端子 UL:E357535 LY0021-0001/0040
