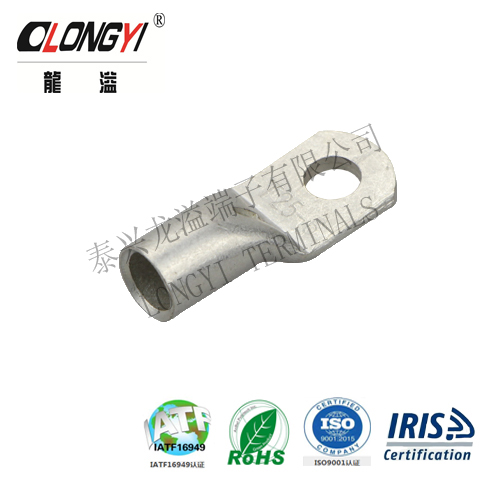

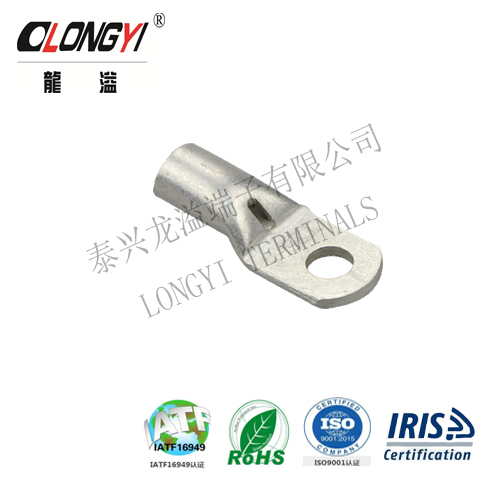

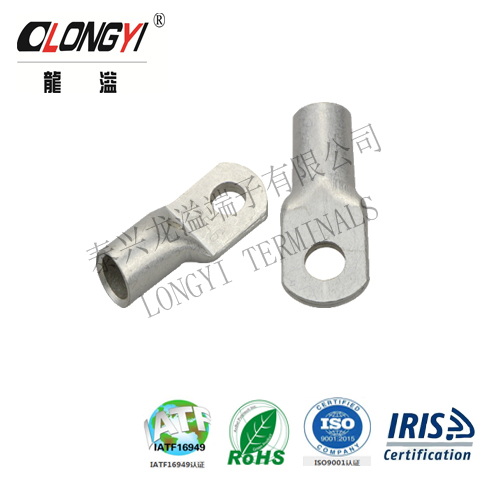

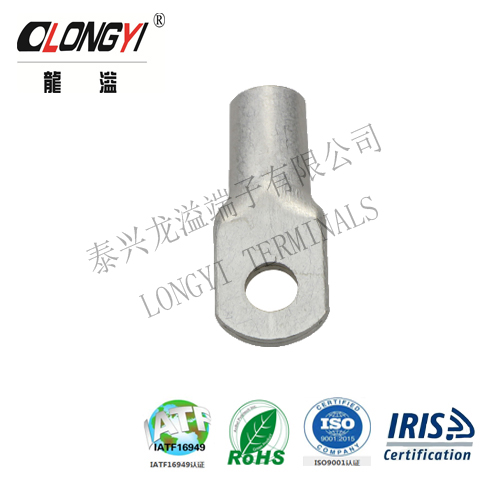

电缆线端头-T铜鼻子

LY0001-0001/0100

⊙材质:紫铜
⊙含量:铜99.9%以上
⊙表面:镀锡

⊙用途:端子就是用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开。比如两根导线,有时需要连接,有时又需要断开,这时就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。

PART NO
2015-2018
ITEM NO DIMENSIONS
φE φD φd W B L
LY0001-0001 T1.5-4 4.3 4.0 2.4 8.7 7.0 19.0
LY0001-0002 T1.5-5 5.3 4.0 2.4 8.7 7.0 19.0
LY0001-0003 T1.5-6 6.4 4.0 2.4 10.0 7.0 20.0
LY0001-0004 T2.5-4 4.3 4.3 2.7 8.7 7.0 19.0
LY0001-0005 T2.5-5 5.3 4.3 2.7 8.7 7.0 19.0
LY0001-0006 T2.5-6 6.4 4.3 2.7 10.3 7.0 21.0
LY0001-0007 T2.5-8 8.3 4.3 2.7 12.0 7.0 23.0
LY0001-0008 T4-4 4.3 4.8 3.1 8.7 9.5 21.5
LY0001-0009 T4-5 5.3 4.8 3.1 8.7 9.5 21.5
LY0001-0010 T4-6 6.4 4.8 3.1 10.3 9.5 23.5
LY0001-0011 T4-8 8.3 4.8 3.1 12.5 9.5 28.5
LY0001-0012 T6-4 4.3 5.5 3.8 10.3 10.0 26.0
LY0001-0013 T6-5 5.3 5.5 3.8 10.3 10.0 26.0
LY0001-0014 T6-6 6.4 5.5 3.8 10.3 10.0 26.0
LY0001-0015 T6-8 8.3 5.5 3.8 13.9 10.0 29.0
LY0001-0016 T6-10 10.5 5.5 3.8 13.9 10.0 29.0
LY0001-0017 T10-4 4.3 6.9 4.7 11.9 11.5 27.5
LY0001-0018 T10-5 5.3 6.9 4.7 11.9 11.5 27.5
LY0001-0019 T10-6 6.4 6.9 4.7 11.9 11.5 27.5
LY0001-0020 T10-8 8.3 6.9 4.7 13.5 11.5 30.5
LY0001-0021 T10-10 10.5 6.9 4.7 15.0 11.5 30.5
LY0001-0022 T10-12 13.2 6.9 4.7 17.0 11.5 34.0
LY0001-0023 T16-5 5.3 7.8 5.6 12.0 12.0 27.5
LY0001-0024 T16-6 6.4 7.8 5.6 12.0 12.0 27.5
LY0001-0025 T16-8 8.3 7.8 5.6 13.5 12.0 31.0
LY0001-0026 T16-10 10.5 7.8 5.6 16.0 12.0 32.0
LY0001-0027 T16-12 13.2 7.8 5.6 17.0 12.0 37.5
LY0001-0028 T25-6 6.4 9.5 7.1 14.0 13.5 34.0
LY0001-0029 T25-8 8.3 9.5 7.1 14.0 13.5 34.0
LY0001-0030 T25-10 10.5 9.5 7.1 16.0 13.5 37.0
LY0001-0031 T25-12 13.2 9.5 7.1 18.0 13.5 40.0
LY0001-0032 T35-6 6.4 11.0 8.2 16.5 16.0 39.0
LY0001-0033 T35-8 8.3 11.0 8.2 16.5 16.0 39.0
LY0001-0034 T35-10 10.5 11.0 8.2 16.5 16.0 43.0
LY0001-0035 T35-12 13.2 11.0 8.2 18.0 16.0 43.0
LY0001-0036 T35-14 14.5 11.0 8.2 20.0 16.0 48.0
LY0001-0037 T35-16 16.5 11.0 8.2 23.0 16.0 48.0
LY0001-0038 T40-6 6.4 11.2 9.0 17.0 17.0 44.0
LY0001-0039 T40-8 8.3 11.2 9.0 17.0 17.0 44.0
LY0001-0040 T40-10 10.5 11.2 9.0 17.0 17.0 44.0
LY0001-0041 T40-12 13.2 11.2 9.0 18.0 17.0 44.0
LY0001-0042 T50-6 6.4 12.5 9.5 18.0 20.0 45.0
LY0001-0043 T50-8 8.3 12.5 9.5 18.0 20.0 45.0
LY0001-0044 T50-10 10.5 12.5 9.5 18.0 20.0 49.0
LY0001-0045 T50-12 13.2 12.5 9.5 18.0 20.0 49.0
LY0001-0046 T50-14 14.5 12.5 9.5 22.0 20.0 54.0
LY0001-0047 T50-16 16.5 14.0 9.5 25.0 23.0 62.0
LY0001-0048 T50-20 21.0 14.0 9.5 30.0 23.0 68.0
LY0001-0049 T70-8 8.3 15.0 11.5 22.0 20.0 47.6
LY0001-0050 T70-10 10.5 15.0 11.5 22.0 20.0 51.6
LY0001-0051 T70-12 13.2 15.0 11.5 22.0 20.0 51.6
LY0001-0052 T70-14 14.5 15.0 11.5 22.0 20.0 62.6
LY0001-0053 T70-16 16.5 15.0 11.5 22.0 20.0 62.6
LY0001-0054 T70-20 21.0 15.0 11.5 30.0 20.0 62.6
LY0001-0055 T95-8 8.3 17.0 13.5 25.0 22.0 55.8
LY0001-0056 T95-10 10.5 17.0 13.5 25.0 22.0 55.8
LY0001-0057 T95-12 13.2 17.0 13.5 25.0 22.0 55.8
LY0001-0058 T95-14 14.5 17.0 13.5 25.0 22.0 66.8
LY0001-0059 T95-16 16.5 17.0 13.5 25.0 22.0 66.8
LY0001-0060 T95-20 21.0 17.0 13.5 28.0 22.0 66.8
LY0001-0061 T120-10 10.5 20.0 15.6 29.0 27.0 71.5
LY0001-0062 T120-12 13.2 20.0 15.6 29.0 27.0 71.5
LY0001-0063 T120-14 14.5 20.0 15.6 29.0 27.0 71.5
LY0001-0064 T120-16 16.5 20.0 15.6 29.0 27.0 71.5
LY0001-0065 T120-20 21.0 20.0 15.6 29.0 27.0 71.5
LY0001-0066 T150-10 10.5 21.0 16.5 30.6 32.0 78.0
LY0001-0067 T150-12 13.2 21.0 16.5 30.6 32.0 78.0
LY0001-0068 T150-14 14.5 21.0 16.5 30.6 32.0 78.0
LY0001-0069 T150-16 16.5 21.0 16.5 30.6 32.0 78.0
LY0001-0070 T150-20 21.0 21.0 16.5 30.6 32.0 78.0
LY0001-0071 T185-10 10.5 23.6 18.4 34.0 34.0 84.0
LY0001-0072 T185-12 13.2 23.6 18.4 34.0 34.0 84.0
LY0001-0073 T185-14 14.5 23.6 18.4 34.0 34.0 84.0
LY0001-0074 T185-16 16.5 23.6 18.4 34.0 34.0 84.0
LY0001-0075 T185-20 21.0 23.6 18.4 34.0 34.0 84.0
LY0001-0076 T240-10 10.5 26.4 21.2 38.5 37.0 90.0
LY0001-0077 T240-12 13.2 26.4 21.2 38.5 37.0 90.0
LY0001-0078 T240-14 14.5 26.4 21.2 38.5 37.0 90.0
LY0001-0079 T240-16 16.5 26.4 21.2 38.5 37.0 90.0
LY0001-0080 T240-20 21.0 26.4 21.2 38.5 37.0 90.0
LY0001-0081 T300-10 10.5 28.6 23.4 42.0 40.0 96.0
LY0001-0082 T300-12 13.2 28.6 23.4 42.0 40.0 96.0
LY0001-0083 T300-14 14.5 28.6 23.4 42.0 40.0 96.0
LY0001-0084 T300-16 16.5 28.6 23.4 42.0 40.0 96.0
LY0001-0085 T300-20 21.0 28.6 23.4 42.0 40.0 96.0
LY0001-0086 T400-10 10.5 32.8 26.8 48.0 37.0 104.7
LY0001-0087 T400-12 13.2 32.8 26.8 48.0 37.0 104.7
LY0001-0088 T400-14 14.5 32.8 26.8 48.0 37.0 104.7
LY0001-0089 T400-16 16.5 32.8 26.8 48.0 37.0 104.7
LY0001-0090 T400-20 21.0 32.8 26.8 48.0 37.0 104.7
LY0001-0091 T500-10 10.5 38.4 29.8 55.0 46.5 115.5
LY0001-0092 T500-12 13.2 38.4 29.8 55.0 46.5 115.5
LY0001-0093 T500-14 14.5 38.4 29.8 55.0 46.5 115.5
LY0001-0094 T500-16 16.5 38.4 29.8 55.0 46.5 115.5
LY0001-0095 T500-20 21.0 38.4 29.8 55.0 46.5 115.5
LY0001-0096 T630-10 10.5 44.7 34.5 64.0 50.0 133.1
LY0001-0097 T630-12 13.2 44.7 34.5 64.0 50.0 133.1
LY0001-0098 T630-14 14.5 44.7 34.5 64.0 50.0 133.1
LY0001-0099 T630-16 16.5 44.7 34.5 64.0 50.0 133.1
LY0001-0100 T630-20 21.0 44.7 34.5 64.0 50.0 133.1

利用现有轨道式接线端子 RTB 连接技术,并加装了电子元器件组成的电路,实现了光电过程的传输耦合。 自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开,以免干扰,端子能够很好地完成这一功能,并保证现场信号与电子控制装置所要求的低电压相匹配,还可以作过程控制的外围设备与控制,信号和调节器装置之间的接口元件,且适用于不同的电压和功率范围。  光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点,因此在自动控制领域得到广泛应用。

电缆线端头-T铜鼻子 LY0001-0001/0100
